截止閥又稱截門閥，屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
船用法蘭鑄鐵截止止回閥GB/T591-2008工作原理
截止閥，也叫截門，是使用 最廣泛的一種閥門之一，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下，所以安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。 截止閥作為最重要的截斷類閥門之一,在航空航天領域發揮著重要的作用。作為航天設備的重要元件,截止閥實現了介質輸送、截止、調節等功能,其密封性能直接影響到航天設備的安全可靠運行。研究典型截止閥密封特性的影響因素及影響規律,對閥門密封副的結構設計具有指導意義,從而提高閥門的密封性能和可靠性。船用法蘭鑄鐵截止止回閥GB/T591-2008優缺點
(1)截止閥結構比閘閥簡單，制造與維修都較方便。 (2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。 (3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。 (4)啟閉力矩大、啟閉較費力，啟閉時間校長。 (5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。 (6)介質流動方向公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。 (7)全開時閥瓣經常受沖蝕。 截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得這種閥門適合作為介質的切斷或調節及節流使用。
缺點 1、流體阻 力大，開啟和關閉時所需力較大。 2、不適用于帶顆粒、粘度較大、易結焦的介質。 3、調節性能較差。
優點 1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免； 2、外泄漏，并符合國際密封標準； 3、沒有流體損失，降低能源損失，提高工廠設備安全； 4、使用壽命長，減少維修次數，降低經營成本； 5、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。 6、波紋管密封截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加生產設備安全性，減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。

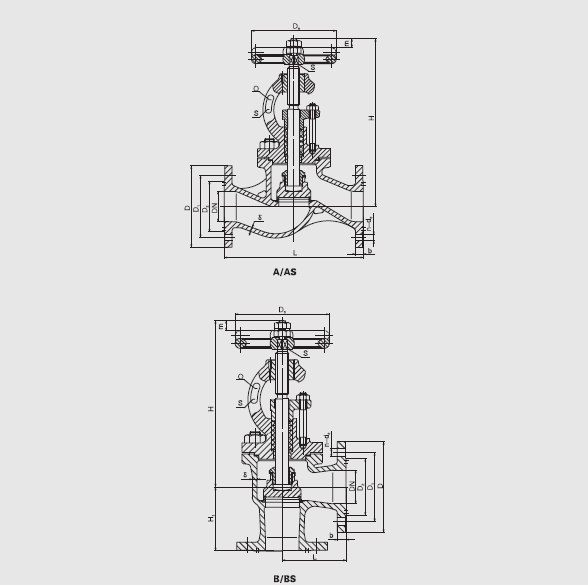

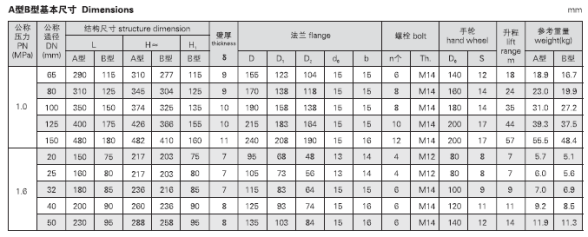

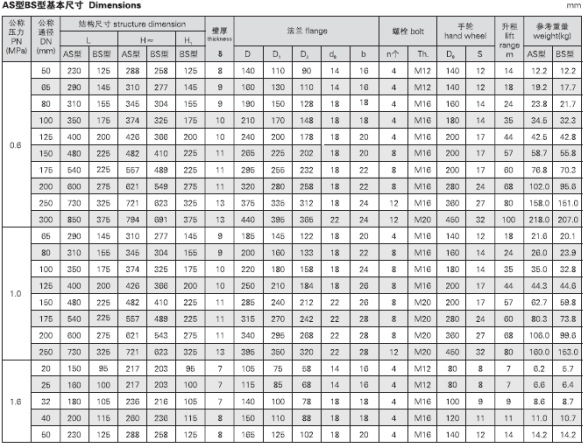

船用法蘭鑄鐵截止止回閥GB/T591-2008結構圖與尺寸表
上海承質船用閥門生產的船用法蘭鑄鐵截止止回閥GB/T591-2008可按中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產，企業積極實施ISO9001：2000質量認證體系，并嚴格按照各技術標準和圖紙設計、生產、檢驗。以優異的品質，完善的服務和及時的交貨贏得了眾多造船、修船企業的一致信賴和好評。并可根據用戶需要提供CCS、LR、ABS、GL、DNV、BV、NK、RINA等世界知名船級社的產品檢驗證書。承質閥門擁有專業的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質船用閥門。
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的船用法蘭鑄鐵截止止回閥GB/T591-2008性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
