船用氣動帶手動操作蝶閥由軟密封中線對夾式蝶閥與活塞式氣動執行器構成，活塞式氣缸具有力矩大開啟速度快的特點，另外再配上電磁閥可以實現對閥門的完美控制。另外雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于船舶、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
船用氣動帶手動操作蝶閥概述
承質船用氣動蝶閥廣泛應用于船舶、艦艇、游輪及海洋工程管路系統，由于船舶和海洋工程上管路空間及環境的限制，普通蝶閥操作及環境無法全部滿足和適應其需求。本產品體積小，占有空間有限，并可進行遠程控制操作，還可以和遙控系統連接后進行遠程遙控作業，如船上氣源及電源出現失源狀態時，該類產品同時可在就地進行蝶閥啟閉工作，本產品資源采集簡單方便(壓縮空氣)，蝶閥啟閉靈敏(啟閉速度1-3秒鐘)，遠程控制系統配有啟閉狀態信號顯示，故障報警和低壓報警等原件，還可通過接口接入微機進行遠程控制操業。承質產品有遠程控制箱、控制按鈕、氣動驅動頭、就地操作驅動機構，行程限位開關，閥體、蝶板、閥桿、座圈等部件組成，產品可提供符合ISO標準、JIS標準和GB標準和各種規格供用戶選擇。
船用氣動帶手動操作蝶閥工作環境
蝶閥適用于流量調節。由于蝶閥在管路中的壓力損失比較大，還應考慮關閉時蝶板承受管道介質壓力的堅固性。此外，還必須考慮在高溫下彈性閥座材料所承受工作溫度的限制。 蝶閥的結構長度和總體高度較小，開啟和關閉速度快，且具有良好的流體控制特性，蝶閥的結構原理最適合制作大口徑閥門。當要求蝶閥作控制流量使用時，最重要的是正確選擇蝶閥的尺寸和類型，使之能恰當地、有效地工作。 通常，在節流、調節控制與泥漿介質中，要求結構長度短，啟閉速度快（1/4轉）。低壓截止（壓差小），推薦選用蝶閥。 在雙位調節、縮口地通道、低噪聲、有氣穴和氣化現象，向大氣少量滲漏，具有磨蝕性介質時，可以選用蝶閥。 在特殊工況條件下節流調節，或要求密封嚴格，或磨損嚴重、低溫（深冷）等工況條件下使用蝶閥時，需使用特殊設計金屬密封帶調節裝置地三偏心或雙偏心地專用蝶閥。 蝶閥適用于要求達到完全密封、氣體試驗泄漏為零、壽命要求較高、工作溫度在-10度～150度的淡水、污水、海水、鹽水、蒸汽、天然氣、食品、藥品、油品和各種酸堿及其他管路上。 軟密封偏心蝶閥適用于通風除塵管路的雙向啟閉及調節，廣泛用于冶金、輕工、電力、石油化工系統的煤氣管道及水道等。 金屬對金屬線密封雙偏心蝶閥適用于城市供熱、供氣、供水等煤氣、油品、酸堿等管路，作為調節和節流裝置。 金屬對金屬面密封三偏心蝶閥除作為大型變壓吸附（PSA）氣體分離裝置程序控制閥使用外，還可廣泛用于石油、石化、化工、冶金、電力等領域，時閘閥、截止閥的良好替代產品。船用氣動帶手動操作蝶閥特點
- 本閥可采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
- 密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
- 橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
- 蝶板采用框架結構，強度高，過流面積大，流阻小。
- 整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
- 本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
- 本閥結構獨特，操作靈活，省力，方便。
船用氣動帶手動操作蝶閥采用標準
| 設計制造 | 連接法蘭 | 檢驗與試驗 |
|---|---|---|
| GB/T3036 | JB/T919 GB/T6070 CB/T64 | JB/T1079 JB/T6446 |
船用氣動帶手動操作蝶閥材料表
| 零件名稱 | 閥體和蝶板 | 構件 | 密封墊（閥體、蝶板） |
|---|---|---|---|
| 材料 | 鑄鐵，鑄鋼，不銹鋼，青銅 | 2Cr13 | 丁腈橡膠 |
| 不銹鋼，青銅 | 不銹鋼 | 丁腈橡膠/氟橡膠 |

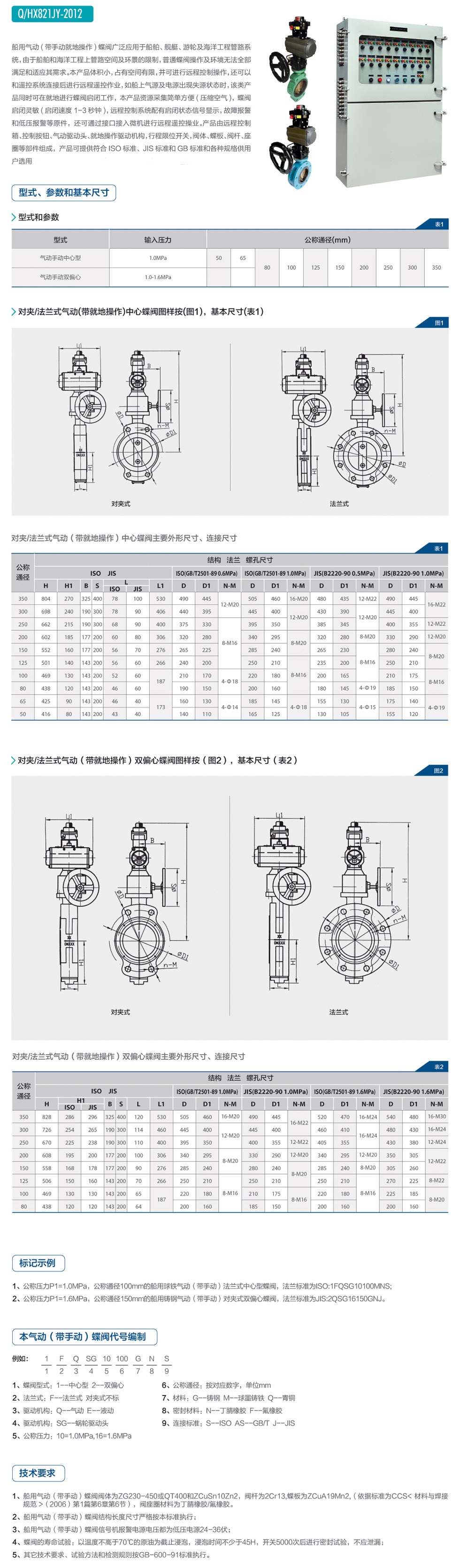

船用氣動帶手動操作蝶閥結構圖與尺寸表
船用氣動帶手動操作蝶閥，生產標準：JIS、DIN、ANSI、GB、CB、公稱通徑DN50-DN500，公稱壓力PN6-PN16，法蘭標準：GB596 GB2501 閥體材質：鑄鋼、球墨鑄鐵QT450、不銹鋼SUS、青銅BZ，閥板材質：不銹鋼SUS，青銅BZ，閥座：丁晴橡膠NBR、三元乙丙橡膠EPDM，氟橡膠FKM。
