微型電動球閥說明書

微型電動球閥,小口徑電動球閥外形美觀,體積小巧,性能可靠,輸出扭矩大,使用壽命長（5～10萬次）
微型電動球閥執行器采用全金屬齒輪,精密度高,力矩大。多種控制方式,既可以接受遠程閥門控制信號,又可以反饋到位信號給智能檢測單元。外殼采用合金材料，外觀小巧精致、美觀耐用,傳動機構。
電氣限位和機械限位一體化設計,定位準確,一致性很高,杜絕執行器連轉的可能.
執行器和閥門可以多角度裝配,方便于對于空間的分配需求。
球閥采用浮動密封結構,無滴漏,適用于重污垢及長期無動作的場合。
替換電磁閥不能正常工作的環境。
在1～2Mpa水壓下，工作電流僅僅為45～100mA(不同型號之間有差異)。

微型電動球閥接線方式說明：

1、控制接線方式-2線

說明：SW為雙聯開關，SW與OPEN相連，電動執行器正動作，閥開，到位后內部自動斷

電，并保持在閥開的狀態。SW與CLOSE相連，電動執行器負動作，閥關，到位后內部自

動斷電，并保持在閥關的狀態。執行器的動作為回轉型(正反轉)。

2、控制接線方式-3線
說明:SW與OPEN相連時,閥開,到位后內部自動短電,保持在閥開的狀態;SW與CLOSE相連

時,閥關,到位后內部自動斷電,保持在閥關的狀態.執行器動作為回轉型(正反轉動作)。

3、控制接線方式-5線（外部斷電）

說明:SW為雙聯開關,當SW與OPEN相連時,閥開,到位后綠線給出開到位信號OLS,控制器

在檢測到OLS后,將SW連向STOP,閥門停止動作,保持在開到位的狀態;當SW與CLOSE相連

時,閥關,到位后紅線給出關到位信號CLS,控制器在檢測到CLS后,將SW連向STOP,閥門

停止動作,保持在關到位的狀態.執行器動作為回轉型(正反轉)。

4、寬電壓接線方式-AC/DC9--24V

說明:SW與OPEN相連時,執行器正動作,閥開,到位后內部自動斷電,并保持在閥開的狀態;

SW與CLOSE相連時,執行器負動作,閥關,到位后內部自動斷電,并保持在閥關的狀態.執行

器動作為回轉型(正反轉).

5、快開快閉接線說明

說明:1、當SW閉合時,執行器正動作,閥開,到位后內部自動斷電,保持在閥開的狀態;

當SW斷開時,執行器負動作,閥關,到位后內部自動斷電,保持在閥關的狀態.執行器動

作為回轉型(正反轉).2、POWER為執行器外接工作電源,電壓范圍為DC9～24V.其內部

采用法拉電容作為備用電源,安全可靠,充電時間快,可工作于開關頻率比較高的場合。

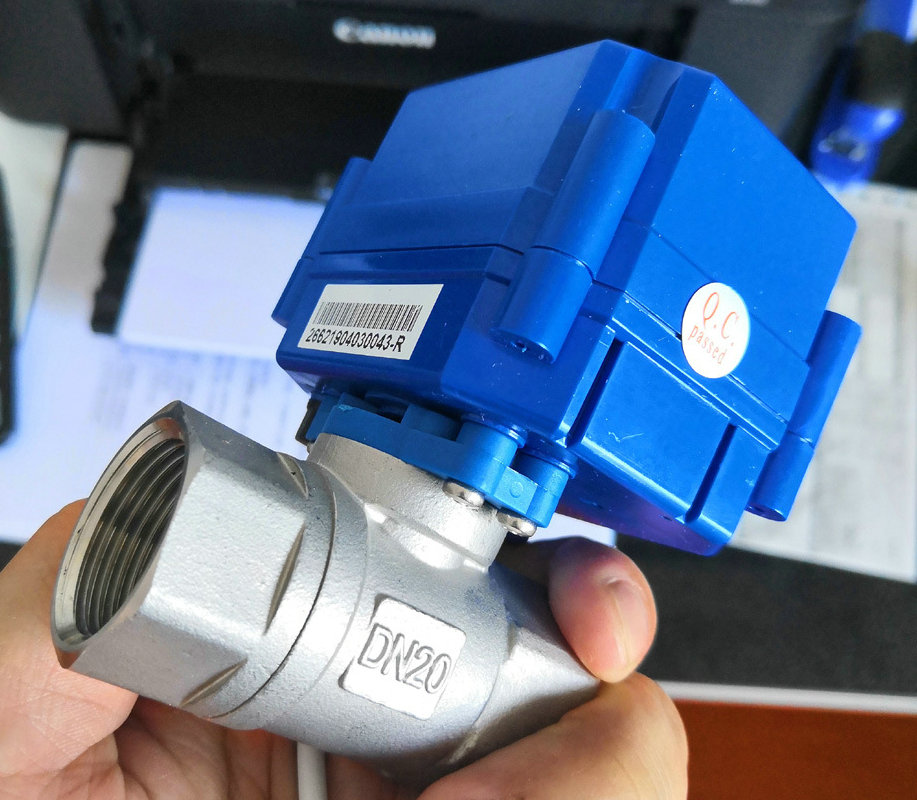

微型電動球閥實物圖

微型電動球閥開閘方式與選型表

微型電動球閥技術參數

微型電動球閥產品外型展示：

注明： Q1：表示閥門帶轉接板連接 Q2：表示閥體和執行器之間無轉接板連接  (單位：mm 重量：kg)
