絲扣截止閥J11W
欄目：業界資訊 發布時間：2021-09-19
絲扣截止閥,不銹鋼絲口截止閥主要用來切斷(或接通)管路介質，適用于化工等行業的硝類等場合。

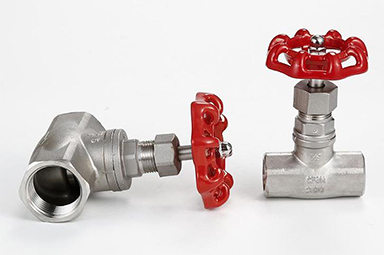

絲扣截止閥J11W
絲扣截止閥,不銹鋼絲口截止閥主要用來切斷(或接通)管路介質，適用于化工等行業的硝類等場合。采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪、閥體、閥蓋的設計經過嚴格的計算。具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠，并方便填料的更換。閥門適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。
絲扣截止閥,不銹鋼絲口截止閥主要用來切斷(或接通)管路介質，適用于化工等行業的硝類等場合。采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪、閥體、閥蓋的設計經過嚴格的計算。具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠，并方便填料的更換。閥門適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。
| 產品名稱： | 絲扣截止閥 |
|
J11W |
|
|
手動 |
|
螺紋 |
|
|
截止 |
|
硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN10-100 |
|
|
鑄鋼,不銹鋼等 |
|
承質品牌 |
絲扣截止閥,不銹鋼絲口截止閥產品特點
1、引進國外先進加工的工藝，結構較簡單，造型美觀，制造與維護都較方便。
2、密封面不易磨損、擦傷密封性較好，壽命較長。
3、啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。
4、硅溶膠精密鑄造：不銹鋼閥體、閥蓋。適用于水、油品、蒸汽、氣體及某些腐蝕性液體。
絲扣截止閥,不銹鋼絲口截止閥產品參數
絲扣截止閥螺紋可按BSPT、BSP、NPT、DIN259/2999生產
公稱壓力：PN≤1.6Mpa 適用介質：水、油、酸 適用溫度：T≤180
硅溶膠精密鑄造不銹鋼閥體、閥蓋
適用于水、油、汽及某些腐蝕性流體介質
常溫額定工作壓力為200PSI（1.6Mpa）

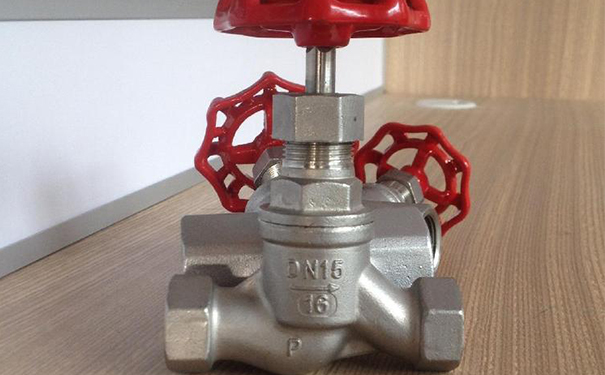

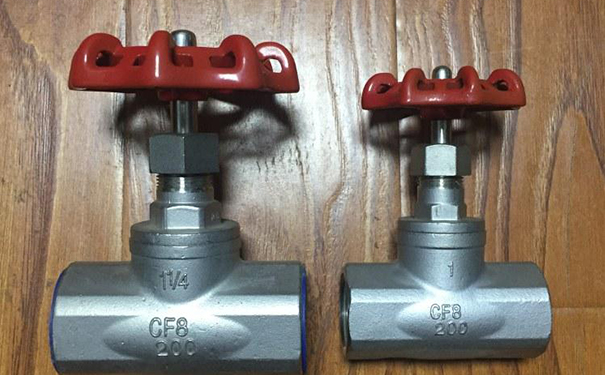

絲扣截止閥,不銹鋼絲口截止閥實物圖
絲扣截止閥,不銹鋼絲口截止閥材料表
| 序號NO. | 零件名稱 | 材質 |
| 1 | 閥體 | 不銹鋼CF8/CF8M |
| 2 | 閥瓣 | 不銹鋼SS304/316 |
| 3 | 閥桿 | 不銹鋼SS316 |
| 4 | 閥蓋 | 不銹鋼CF8/CF8MM |
| 5 | 密封墊 | 聚四氟乙烯PTFE |
| 6 | 平墊 | 不銹鋼SS304/316 |
| 7 | 填料 | 聚四氟乙烯PTFE |
| 8 | 壓環 | 不銹鋼SS304/316 |
| 9 | 壓蓋 | 不銹鋼CF8/CF8M |
| 10 | 手輪 | ALUMINUMALLOY |
| 11 | 鉻牌 | ALUMINUMALLOY |
| 12 | 螺母 | 不銹鋼304 |

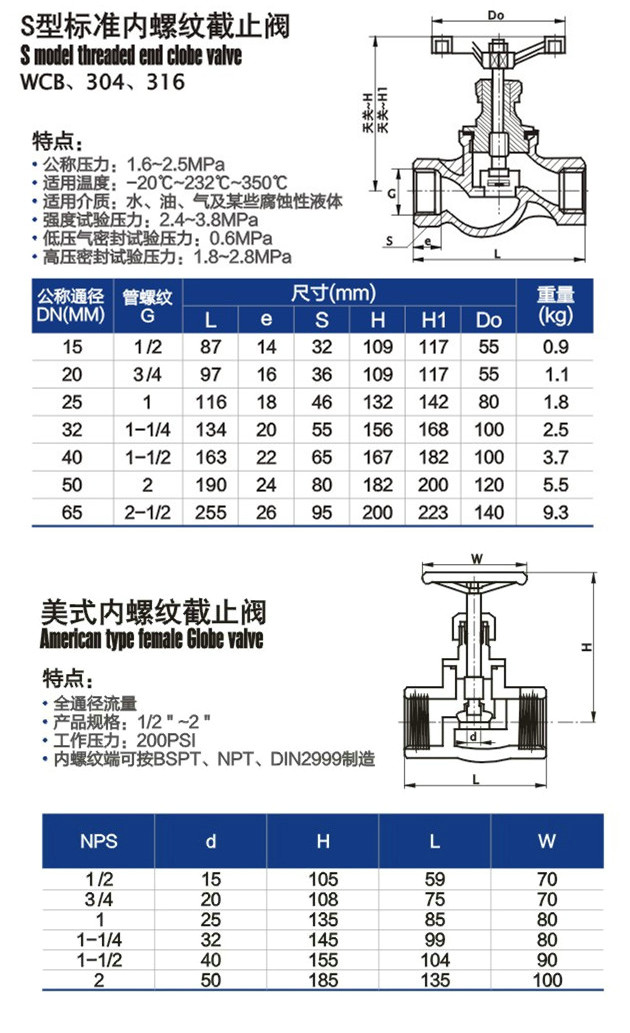

絲扣截止閥,不銹鋼絲口截止閥結構圖與尺寸表
|
聲明：【絲扣截止閥J11W】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的絲扣截止閥J11W產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
