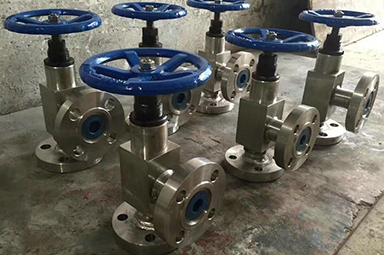

高壓角式截止閥J44Y,J44H,J47Y,J47H
欄目：業界資訊 發布時間：2021-09-19
高壓角式截止閥,高壓平衡角式截止閥（節流閥）公稱壓力:16.0-32.0MPa 公稱通徑：10-150mm 介質溫度：≤425角式截止閥進出口通道不在同一方向上而成90°直角
高壓角式截止閥型號規格尺寸圖J44Y,J44H
高壓角式截止閥,高壓平衡角式截止閥（節流閥）公稱壓力:16.0-32.0MPa 公稱通徑：10-150mm 介質溫度：≤425角式截止閥進出口通道不在同一方向上而成90°直角,流體通過閥門時會改變流體方向,因此會產生一定的壓力降。角式截止閥的最大優點是可以把閥門安裝在管路系統的拐角處,這樣既節約了90°彎頭,又便于操作。因此,這類閥門最適合在化肥廠的合成氨生產系統中和天然氣、化工、石化、石油、造紙、采礦、電力、液化氣、食品、給排水、市政、機械設備配套、電子工業，城建等領域。
高壓角式截止閥型號規格尺寸圖J44Y,J44H,J47Y,J47H
高壓角式截止閥,高壓平衡角式截止閥（節流閥）公稱壓力:16.0-32.0MPa 公稱通徑：10-150mm 介質溫度：≤425角式截止閥進出口通道不在同一方向上而成90°直角,流體通過閥門時會改變流體方向,因此會產生一定的壓力降。角式截止閥的最大優點是可以把閥門安裝在管路系統的拐角處,這樣既節約了90°彎頭,又便于操作。因此,這類閥門最適合在化肥廠的合成氨生產系統中和天然氣、化工、石化、石油、造紙、采礦、電力、液化氣、食品、給排水、市政、機械設備配套、電子工業，城建等領域。
| 產品名稱： | 高壓角式截止閥 |
|
J44Y,J44H,J47Y,J47H |
|
|
手動 |
|
法蘭,焊接 |
|
|
角式 |
|
硬密封 |
|
|
1.6MPa-32.0MPa |
|
DN3-100 |
|
|
WCB,鍛鋼,不銹鋼等 |
|
承質品牌 |
高壓角式截止閥,高壓平衡角式截止閥產品特點
1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長

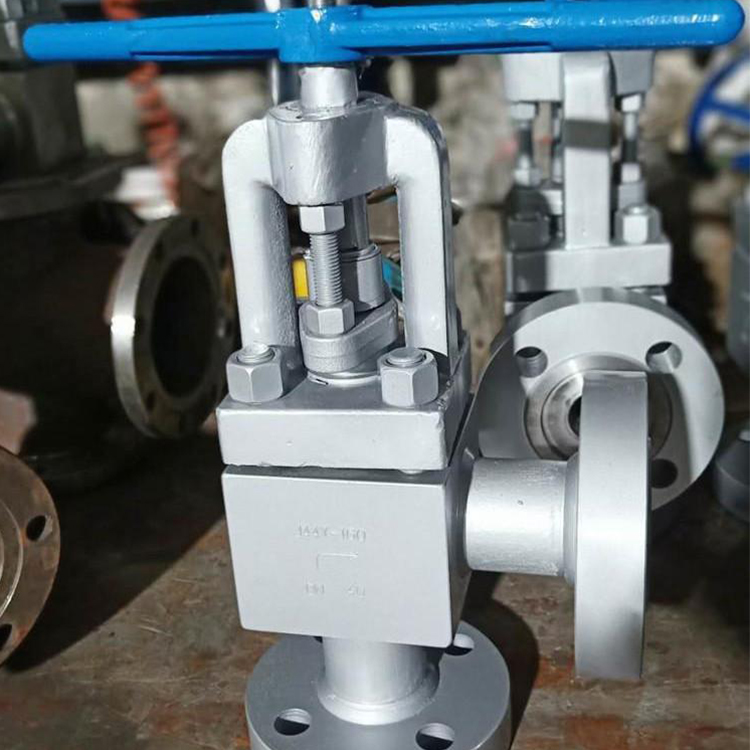

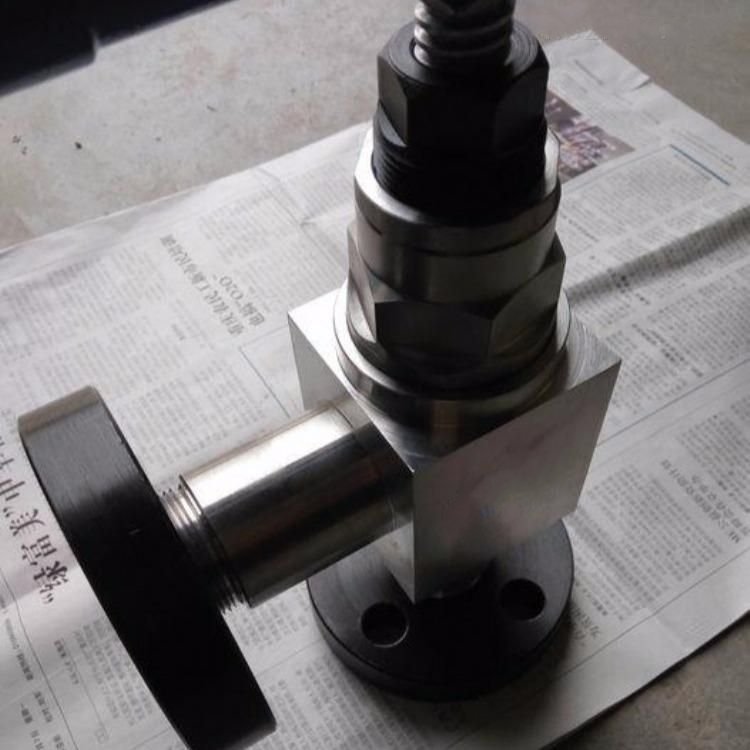

高壓角式截止閥,高壓平衡角式截止閥實物圖
高壓角式截止閥,高壓平衡角式截止閥產品特點
| 公稱壓力 | 16 | 32 | Mpa |
| 殼體試驗 | 24 | 48 | |
| 密封試驗 | 17.6 | 35.2 | |
| 氣密封試驗 | 0.5-0.7 | ||
| 適用介質 | C | P | R |
| 水、油品、蒸汽 | 氮氫混合氣 | 堿液、液氨 | |
| 適用溫度() | ≤200 | ||

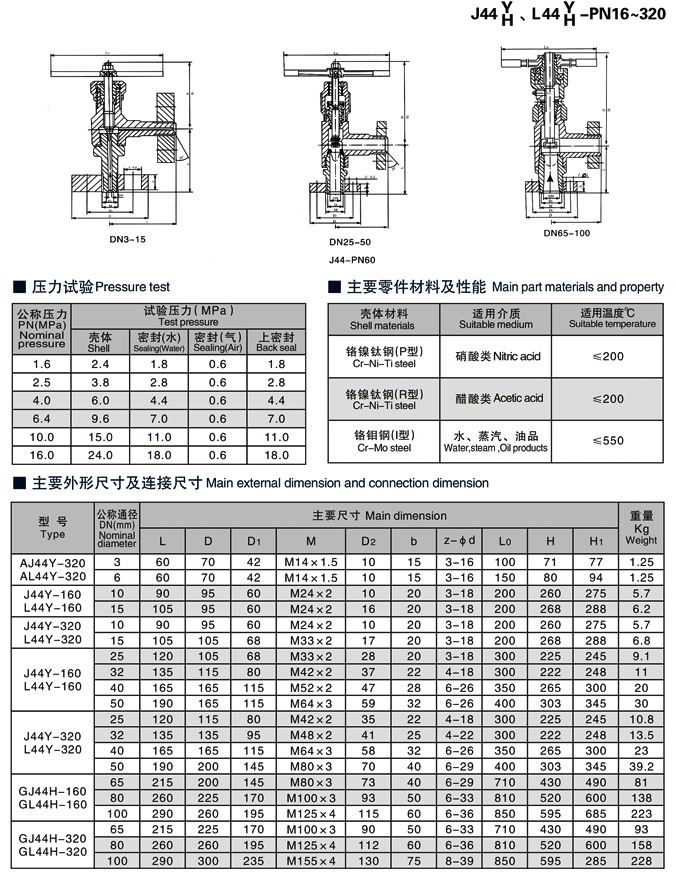

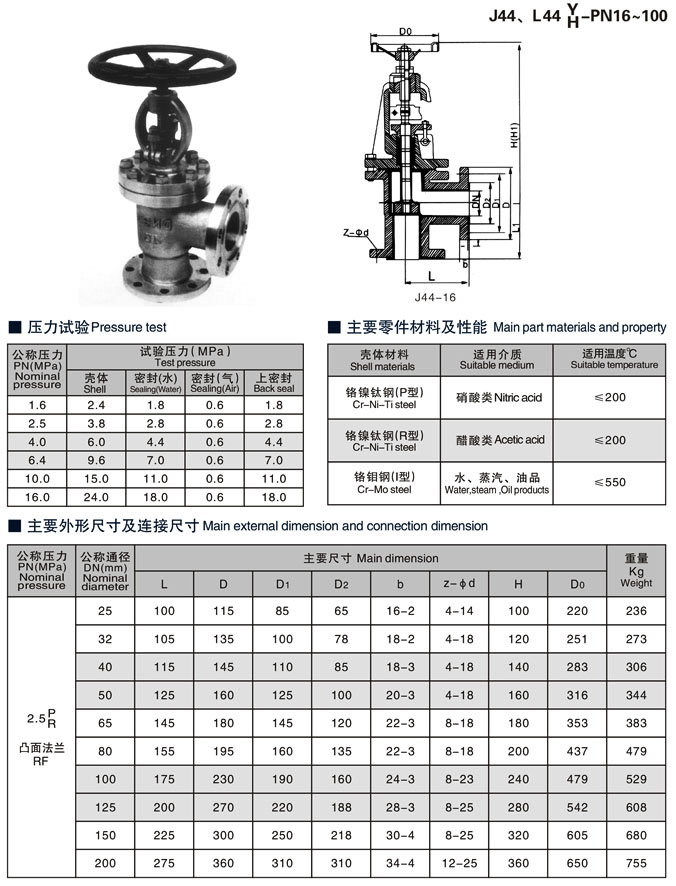

高壓角式截止閥,高壓平衡角式截止閥結構圖與尺寸表
|
聲明：【高壓角式截止閥J44Y,J44H,J47Y,J47H】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的高壓角式截止閥J44Y,J44H,J47Y,J47H產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
