球芯截止閥QJH
欄目：業界資訊 發布時間：2021-09-20
QJH系列高壓球芯截止閥QJH系列 連接形式：B-板式F-法蘭式 NL-內螺紋連接WL—外螺紋連接
球芯截止閥型號尺寸規格QJH
QJH系列高壓球芯截止閥QJH系列
QJH系列高壓球芯截止閥QJH系列
球芯截止閥型號尺寸規格QJH系列
| 產品名稱： | 球芯截止閥 |
|
QJH |
|
|
手動 |
|
螺紋,法蘭 |
|
|
球芯 |
|
軟密封 |
|
|
31.5MPa |
|
DN10-80 |
|
|
碳鋼,不銹鋼等 |
|
承質品牌 |

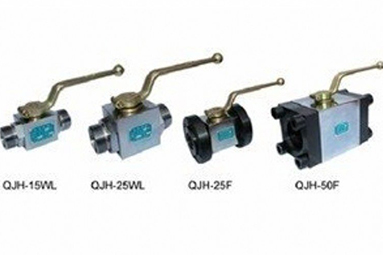

球芯截止閥實物圖
球芯截止閥型號
| 型號 | A | B | C | L1 | L2 | L3 | L4 | L5 | L6 | H | N | d1 | d2 |
| QJH-10B | 80 | 54 | 42 | 60 | 45 | 11 | 13 | 105 | 33 | 38 | 62 | Ф8.5 | Ф9 |
| QJH-15B | 92 | 58 | 44 | 56 | 52 | 6 | 18 | 147 | 39 | 42 | 77 | Ф8.5 | Ф14 |
| QJH-20B | 108 | 70 | 52 | 70 | 60 | 8.5 | 21.5 | 185 | 45 | 50 | 90 | Ф11 | Ф18 |
| QJH-25B | 125 | 75 | 60 | 80 | 72 | 11 | 20 | 185 | 54.5 | 55 | 99 | Ф11 | Ф24 |
| QJH-32B | 152 | 98 | 71 | 120 | 90 | 19 | 16 | 240 | 69.5 | 75 | 111 | Ф13 | Ф30 |
| QJH-40B | 185 | 120 | 93 | 150 | 110 | 23 | 20 | 240 | 80 | 90 | 129 | Ф17 | Ф38 |
| 型號 | D | L | L1 | L2 | H | F | E | N |
| QJH-50F1 | Ф62 | 170 | 30 | 17 | 104 | 118 | 55 | 240 |
| QJH-65F1 | Ф77 | 220 | 45 | 22 | 126 | 132 | 67 | — |
| QJH-80F1 | Ф91 | 240 | 45 | 25 | 139 | 142 | 75 | — |
| 型號 | A | B | C | L | H×a | 2-D |
| QJH-06NL | 13.5 | 27 | 105 | 67 | 33×26 | M16×1.5 |
| QJH-10NL | 16 | 40 | 105 | 76 | 36×32 | M18×1.5 |
| QJH-15NL | 19 | 45 | 147 | 88 | 45×38 | M27×2 |
| QJH-20NL | 25 | 46 | 185 | 100 | 55×48 | M33×2 |
| QJH-25NL | 28.5 | 59 | 185 | 116 | 64×57 | M42×2 |
| QJH-32NL | 37.5 | 74 | 240 | 130 | 84×75 | M48×2 |
| QJH-40NL | 42.5 | 88 | 240 | 140 | 95×85 | M60×2 |
| 型號 | A | B | C | L | H×a | 2-D |
| QJH-06WL | 13.5 | 27 | 105 | 71 | 33×26 | M16×1.5 |
| QJH-10WL | 16 | 40 | 105 | 86 | 36×32 | M22×1.5 |
| QJH-1WNL | 19 | 45 | 147 | 96 | 45×38 | M30×1.5 |
| QJH-20WL | 25 | 46 | 185 | 112 | 55×48 | M36×2 |
| QJH-25WL | 28.5 | 59 | 185 | 122 | 64×57 | M42×2 |
| QJH-32WL | 37.5 | 74 | 240 | 145 | 84×75 | M52×2 |
| QJH-40WL | 42.5 | 88 | 240 | 163 | 95×85 | M60×2 |

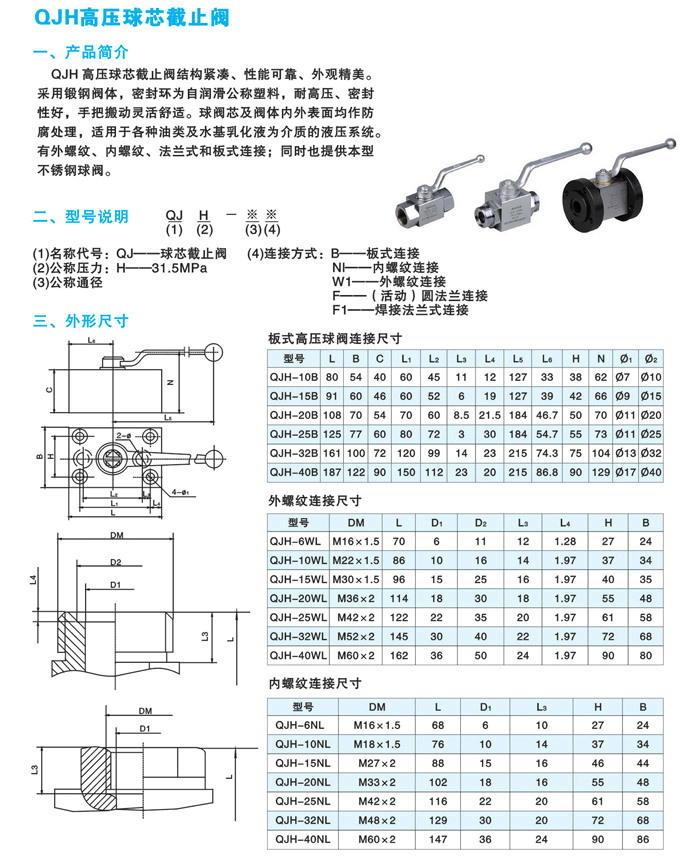

球芯截止閥,高壓球芯截止閥尺寸圖
|
聲明：【球芯截止閥QJH 】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的球芯截止閥QJH 產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
