止回閥是一種依靠介質本自的流動而自動啟動、閉閥瓣用來阻止介質逆向流動的自動閥門。

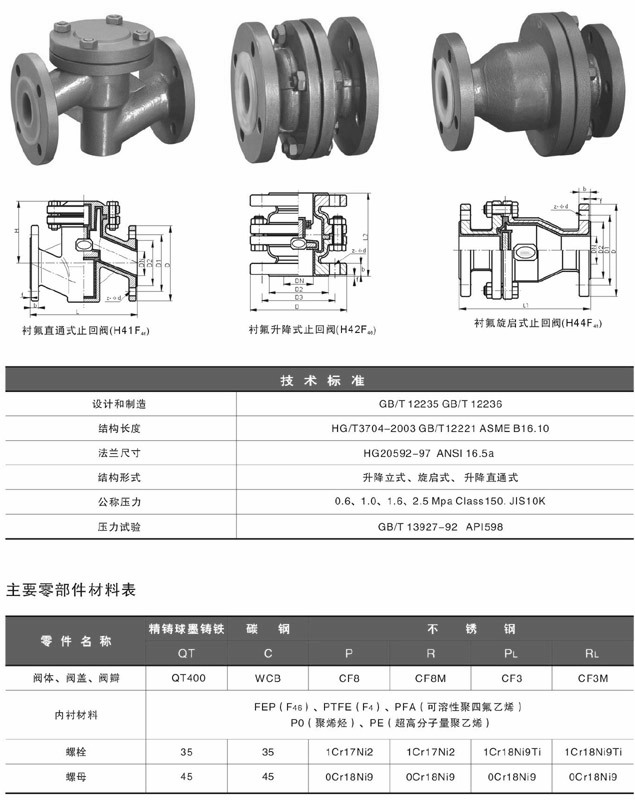

防腐襯氟止回閥規格尺寸圖
| 產品名稱： | 襯氟止回閥 |
|
Q41F46 |
|
|
自動 |
|
法蘭 |
|
|
升降式,旋啟式,浮球式 |
|
襯氟 |
|
|
1.6MPa |
|
DN15-250 |
|
|
鑄鋼,不銹鋼等 |
|
承質品牌 |
止回閥三種結構類型
1、旋啟式止回閥
主要型號有H44F46與H74F46單瓣旋啟式系列和H76F46型雙瓣旋啟式系列，它們的閥瓣都是圍繞座外的（銷）軸旋轉啟、閉，防止介質倒流。
H44F46和H74F46型止回閥的特點是：（銷）軸與閥瓣設計為一體，全部襯FEP的（銷）軸鑲嵌在閥體與閥蓋之間形成的特殊凹槽內，啟閉靈活，密封可靠，另外，H72F46和H76F46弄止回閥的特點是：除了閥體、閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證密封的可靠性。
2、升降立式止回閥
主要型號有H40F46型，H42F46和H72F46升降立式止回閥，其中H40F46是一種新型結構，閥瓣為球型，它們共同特點是襯氟閥瓣沿閥體通路軸線做升降運動。
3、升降式止回閥
主要型號有H41F46直通升降式止回閥，其結構特點是襯氟閥瓣垂直于閥體進、出口軸線任升降運動。
防腐襯氟止回閥Q41F46設計規范

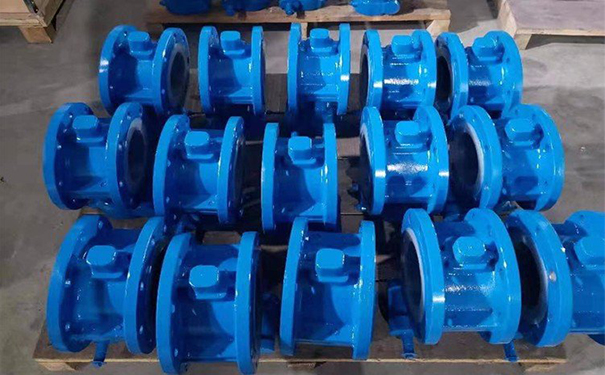

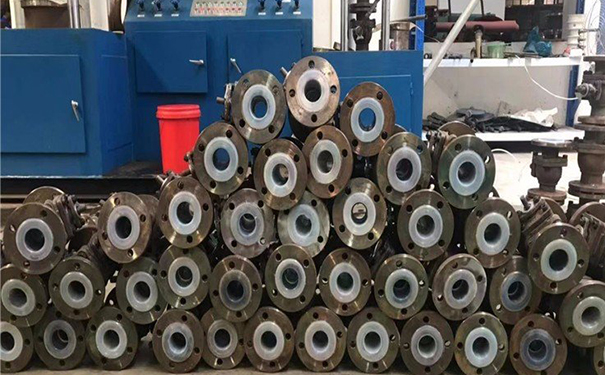

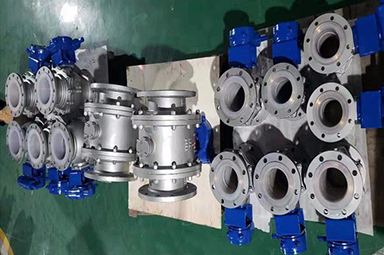

防腐襯氟止回閥Q41F46實物圖
襯氟止回閥_(襯氟塑料,內襯四氟,襯F46)止回閥主要零部件的材料
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥瓣/閥桿 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯里/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 緊固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 5 | 螺母 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
襯氟止回閥_(襯氟塑料,內襯四氟,襯F46)止回閥結構圖與尺寸表
