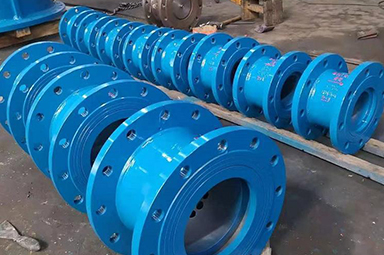

比例式減壓閥YB43X
欄目：業界資訊 發布時間：2021-09-30
比例式減壓閥,YB43X比例式減壓閥閥體內部活塞兩端截面積不同產生的壓力差,改變閥后的壓力達到減壓的目的，比例準確，工作平穩，壽命長，適用溫度高，既可減動壓，又可減靜壓，水平、垂直安裝均可。
比例式減壓閥工作原理圖
比例式減壓閥,YB43X比例式減壓閥閥體內部活塞兩端截面積不同產生的壓力差,改變閥后的壓力達到減壓的目的，比例準確，工作平穩，壽命長，適用溫度高，既可減動壓，又可減靜壓，水平、垂直安裝均可。
比例式減壓閥,YB43X比例式減壓閥,外形美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓。
比例式減壓閥工作原理圖
比例式減壓閥,YB43X比例式減壓閥閥體內部活塞兩端截面積不同產生的壓力差,改變閥后的壓力達到減壓的目的，比例準確，工作平穩，壽命長，適用溫度高，既可減動壓，又可減靜壓，水平、垂直安裝均可。
比例式減壓閥,YB43X比例式減壓閥,外形美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓。
|
|
比例式減壓閥 |
|
YB43X |
|
|
自動 |
|
法蘭,螺紋 |
|
|
比例式 |
|
NBR |
|
|
1.0MPa-1.6MPa |
|
DN15-200 |
|
|
鑄鐵,鑄鋼,黃銅,不銹鋼 |
|
承質品牌 |

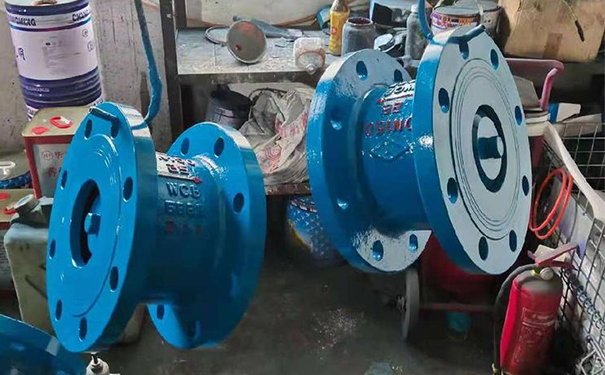

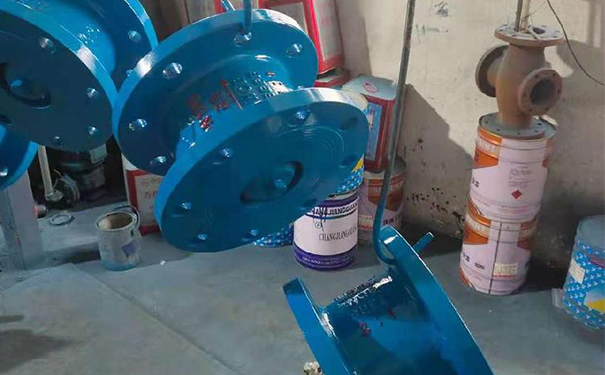

比例式減壓閥YB43X實物圖
比例式減壓閥YB43X概述
該閥利用閥體內部活塞兩端不同載面積產生的壓力差，改變閥后的壓力，達到減壓目的。
我廠減壓閥的減壓比例是：2：1，3：1，4：1，3：2，5：2等，亦可根據用戶的要求設計特殊比例的減壓閥。
比例式減壓閥,YB43X比例式減壓閥工作原理
當在閥后管網上無用水時閥門關閉，閥前后壓力比是定值；當閥后管網啟用消火栓或噴頭噴水時，閥前壓力大于閥后壓力，推動活塞后移比例式減壓閥打開，閥后管網壓力隨流量的增加而降低（符合流量-壓力特性曲線），直至達到平衡位置，活塞停止移動。 當閥后管網停止用水時由于活塞后端壓強升高，比例式減壓閥活塞失去平衡狀態而前移，比例式減壓閥關閉。一般選擇比例式減壓閥是使設計流量在流量-壓力特性曲線的直線段上，這樣閥后壓力與閥前壓力仍呈比例關系。
比例式減壓閥YB43X比例范圍
1、比例式減壓閥2:1
2、比例式減壓閥3:1
3、比例式減壓閥4:1
4、比例式減壓閥3:2
5、比例式減壓閥5:2
備注：亦可根據用戶的要求設計特殊比例的減壓閥。
比例式減壓閥YB43X性能指標
| 型號 | Y13X-16T | Y43X-16T |
| 連接方式 | 內螺紋 | 法蘭 |
| 適用介質 | 水、氣 | |
| 適用溫度 | ≤ 90 | |
| 額定工作壓力 | 1.6MPa | |
| 壓力誤差 | ±2.5% | |
比例式減壓閥YB43X主要零件材料表
| 零件名稱 | 材料 |
| 閥體 | 銅或不銹鋼、鑄鋼、鑄鐵 |
| 活塞 | 銅或不銹鋼 |
| 進口壓蓋 | 銅或不銹鋼 |
| 出口壓蓋 | 銅或不銹鋼 |
比例式減壓閥YB43X外型尺寸
| 型號 |
公稱壓力 PN（MPa） |
公稱通徑 DN（MM） |
L |
| Y43X-10 | 1.0 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 | ||
| Y43X-16 | 1.6 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 |
比例式減壓閥,YB43X比例式減壓閥尺寸結構圖
