水管減壓閥,支管減壓閥工作原理:出口壓力作用在隔膜底面和閥瓣底面，當它超過彈簧設定值時，壓縮彈簧，使閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值（其變化量?jī)H為入口壓力變化量的8%）；當下游用水時，出口壓力下降，彈簧推開隔膜，打開減壓閥。水流連續流通一陣后，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平穩。
|
|
水管減壓閥 |
|
YZ11X |
|
|
自動 |
|
螺紋,法蘭 |
|
|
支管式 |
|
NBR |
|
|
1.0MPa-1.6MPa |
|
DN15-500 |
|
|
銅合金 |
|
承質品牌 |

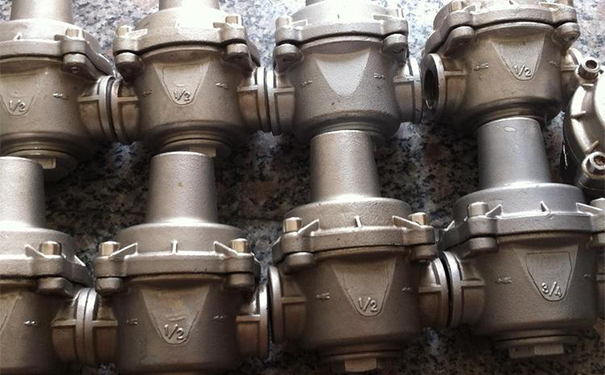

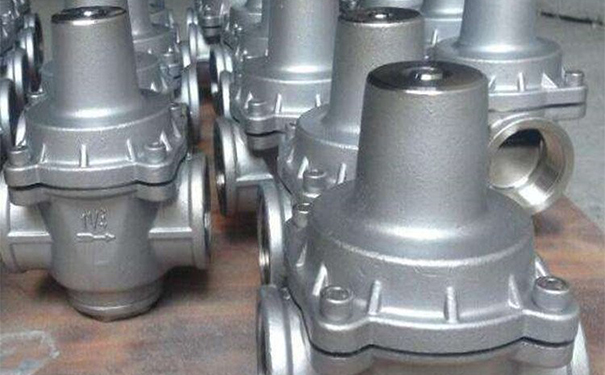

水管減壓閥,支管減壓閥實物圖
水管減壓閥,支管減壓閥簡述
霜凍損壞，在寒冷地區應注意保溫。
水流方向裝錯，減壓閥變成止回閥，出口壓力為0。
彈簧擰得太緊，無法關閉，減壓閥將直通P2=P1。
旁通管漏水，使P2偏離設定值，鑒于本減壓閥優越的可靠性和耐久性，建議不安裝亮度通管為宜。
水管減壓閥,支管減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。
水管減壓閥,支管減壓閥特點
采用直接作用隔膜式結構，內部結構非常簡單，無卡阻，性能可靠，經久耐用。
耐臟防水垢,不需過濾器,不需旁通管,配管極其簡單,能節省大量空間和配管成本。
出口壓力精密可調，在一般場合下，可以認為出口壓力不受進口壓力的影響（出口壓力的變化量是P1的8%）。
極佳的水力特性，壓力損失小，減壓比可達成10：1以上。
可滿足多種減壓要求，特別適用于支管減壓系統。
水管減壓閥,支管減壓閥主要技術參數
| 類型 | 型號 |
公稱壓力 PN（MPa） |
公稱通徑 DN（MPa） |
連接形式 | 閥體材料 | 出口壓力（MPa） | 工作 |
| 支管減壓閥 |
YZ11X-16T YZ11X-25T |
1.6，2.5 | 15~50 | 內螺紋 | 青鋼 | 0.05~0.6（可調） | 80 |
|
YZ11X-16P YZ11X-25P |
不銹鋼 |
水管減壓閥,支管減壓閥主要外形尺寸
| 公稱通徑DN（MPa） | 尺寸（MM） | 重量（Kg） | ||||
| MM | in | H1 | L | H | φG | |
| 15 | 1/2 | 31 | 60 | 76.5 | 59 | 1.2 |
| 20 | 3/4 | 31 | 75 | 76.5 | 73 | 1.2 |
| 25 | 1 | 36 | 88 | 85 | 81 | 1.4 |
| 32 | 11/4 | 42 | 93 | 98 | 81 | 1.5 |
| 40 | 11/2 | 45 | 98 | 102 | 85 | 2 |
| 50 | 2 | 54 | 130 | 117 | 98 | 2.65 |

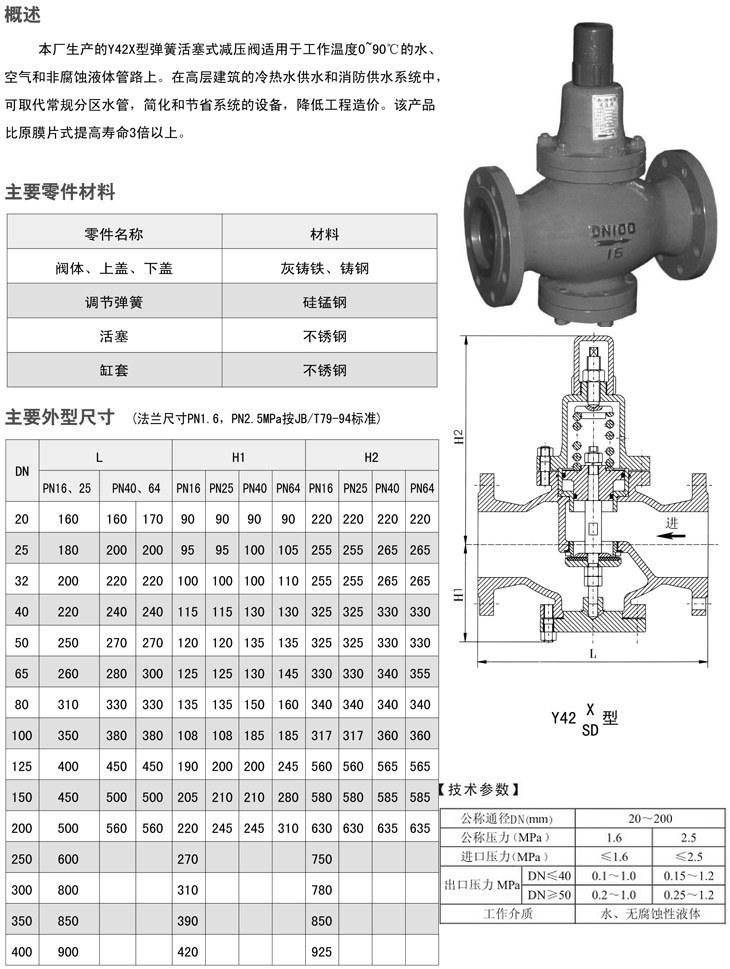

水管減壓閥,支管減壓閥尺寸表
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的支管減壓閥YZ11X性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
