卡套角式針型閥J94W
欄目：業界資訊 發布時間：2021-10-14
卡套角式針型閥,J94W卡套角式針型閥本司生產的鋼制雙卡套式管接頭具有連接牢﹑耐壓能力高﹑
卡套角式針型閥J94W
卡套角式針型閥,J94W卡套角式針型閥本司生產的鋼制雙卡套式管接頭具有連接牢﹑耐壓能力高﹑密封性能好，安裝檢修方便﹑工作安全可靠等特點。
卡套角式針型閥,J94W卡套角式針型閥本司生產的鋼制雙卡套式管接頭具有連接牢﹑耐壓能力高﹑密封性能好，安裝檢修方便﹑工作安全可靠等特點。
| 產品名稱： | 卡套角式針型閥 |
|
J94W |
|
|
手動 |
|
卡套 |
|
|
角式 |
|
錐面密封 |
|
|
1.6MPa-32.0MPa |
|
DN3-15 |
|
|
碳鋼,不銹鋼等 |
|
承質品牌 |
卡套角式針型閥J94W參數
公稱壓力：0.6Mpa﹑32Mpa適用溫度≤180≤470
適用介質：油﹑水﹑氣等非腐蝕性或有腐蝕性介質。
產品選料：全部鍛造體構造。
制造材料：WCB﹑SUS304﹑SUS316。

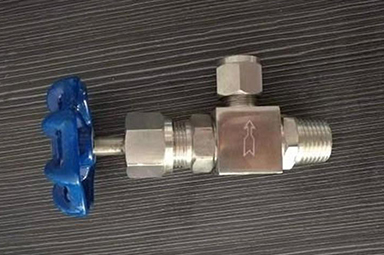

卡套角式針型閥J94W實物圖
卡套角式針型閥J94W性能規范
J94W/H卡套角式針型閥的設計制造：GB/T 12224-1989，JB/T 7747-1995，連接形式：卡套式，結構特征：錐螺紋密封，閥門檢驗和試驗：GB/T 13927-1992。
卡套角式針型閥J94W試驗標準
|
試驗項目TESTITEM |
壓力值PRESSURE VALVE |
| 公稱壓力 Nominal Pressure | 6.4 |
| 殼體試驗 Shell Test | 9.6 |
| 密封試驗 Test | 7.0 |
| 氣壓試驗 Air Pressure Test | 0.9 |
| 適用溫度 Suitable Temperatue | ≤180≤470 |
| 適用介質 Suitable Medium | 水、蒸汽、油品等Water,Steam,Oilgoods |
卡套角式針型閥J94W型號與零部件材質
|
型號 TYPE |
閥體 BODY |
接頭 TIE-IN |
閥桿 VALVE HANDLE |
螺帽 SCREW CAP |
填料 PACKING |
| J91H-64 | 20# | 20# | 2Cr13 | 20# |
柔性石墨、四氟 Leslble graphite |
| J91W-64P | 304SS | 304SS | 304SS | 304SS |
柔性石墨、四氟 Leslble graphite |
| W91W-64R | 316SS | 316SS | 316SS | 316SS |
柔性石墨、四氟 Leslble graphite |
卡套角式針型閥J94W外形與鏈接尺寸
|
Do |
D1 | L | H |
| Φ8 | Φ70 | 38 | 92 |
| Φ10 | Φ70 | 38 | 92 |
| Φ12 | Φ70 | 39 | 92 |
| Φ14 | Φ70 | 40 | 94 |
| Φ18 | Φ80 | 42 | 100 |
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的卡套角式針型閥J94W性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
