電動軟密封蝶閥,電動對夾式軟密封蝶閥冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置通常由角行程電動執行機構（0~90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。
| 產品名稱： | 電動對夾式軟密封蝶閥 | 產品型號： | D971X/F/H,D943X/F/H |
| 驅動方式： | 電動,手動,渦輪,氣動 | 連接形式： | 對夾式,法蘭式 |
| 結構形式： | 中線,雙偏心 | 密封結構： | 軟密封,硬密封 |
| 壓力范圍： | 1.0MPa-6.4MPa | 公稱通徑： | DN50-2000 |
| 常用材質： | 鑄鐵,球墨鑄鐵,WCB,不銹鋼等 | 銘牌： | 承質閥門 |
產品特點
①設計新穎、合理、結構獨特，重量輕，啟閉迅速。
②操力矩小，操作方便，省力靈巧。
③可以任何位置安裝，維修方便。
④密封件可以更換，密封性能可靠達到雙向密封零泄漏。
⑤密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
制造標準
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999
主要技術參數
|
公稱通徑 |
DN（mm） |
50～800 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
|
零件名稱 |
材料 |
|||
|
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
|||
|
蝶板 |
鑄鋼、不銹鋼及特殊材料 |
|||
|
密封圈 |
各種橡膠、聚四氟 |
|||
|
閥桿 |
2Cr13、不銹鋼 |
|||
|
填料 |
O型圈、柔性石墨O |
|||
蝶閥密封材料選用和適用溫度
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
適用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
電動對夾式軟密封蝶閥尺寸圖

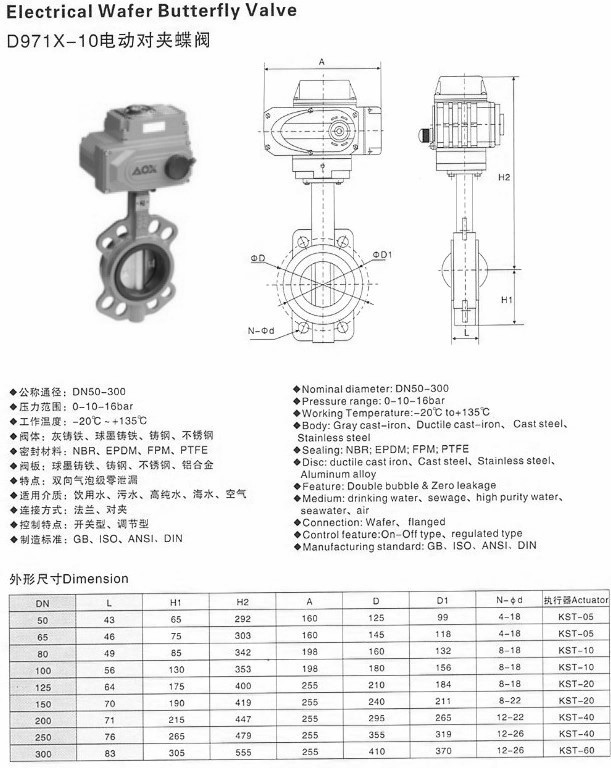

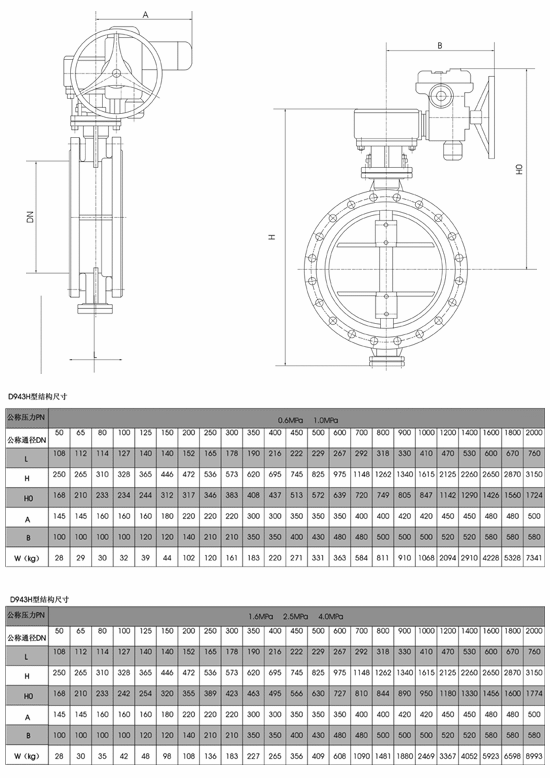

電動法蘭蝶閥尺寸圖：

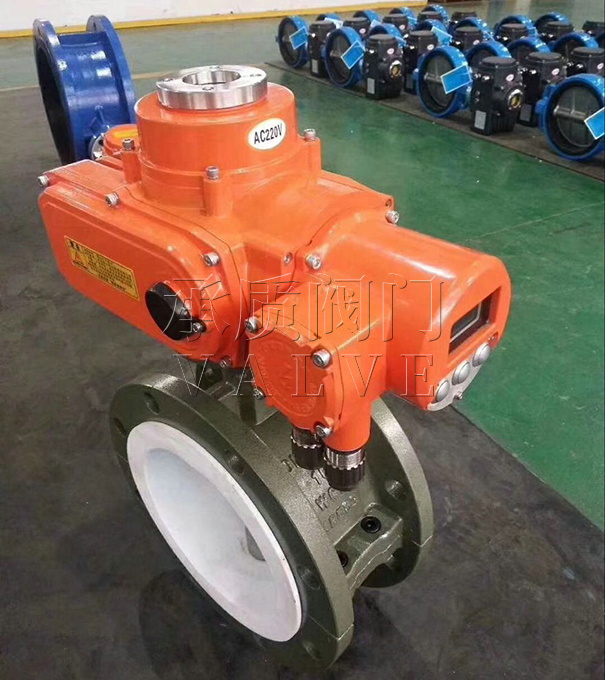

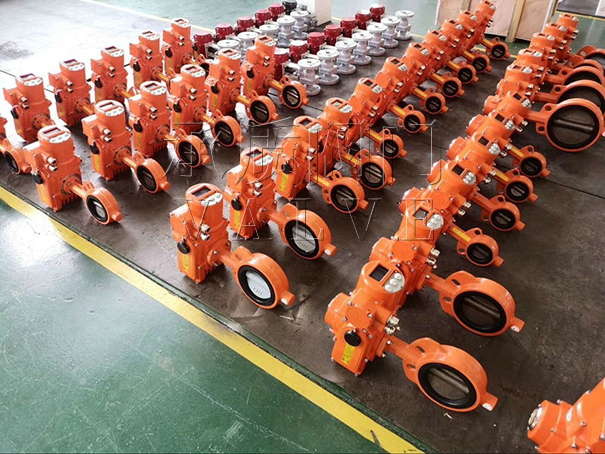

電動對夾式軟密封蝶閥實物圖
|
聲明：【D971X/F/H,D943X/F/H電動對夾式軟密封蝶閥】規格型號、結構尺寸由上海承質閥門制造有限公司，如何選擇適用的D971X/F/H,D943X/F/H電動對夾式軟密封蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
