對夾升降式止回閥H71W
欄目：業界資訊 發布時間：2021-09-21
H71H對夾升降式止回閥,H71W對夾升降式止回閥產品實用材料采用耐腐蝕不銹鋼。
對夾升降式止回閥H71W
H71H對夾升降式止回閥,H71W對夾升降式止回閥產品實用材料采用耐腐蝕不銹鋼。可在任何位置的管路上安裝，防止介質逆流，鍋爐給水系統上回，其連接方式是利用原有管道兩端法蘭對夾即可投入運行。其各項指標都優于目前市售的任何一種上回閥。它的運用范圍廣泛，凡水、氣、油、酸、堿液、氫、氨、特別消防管道等介質均可使用。
H71W對夾升降式止回閥型號尺寸
H71H對夾升降式止回閥,H71W對夾升降式止回閥產品實用材料采用耐腐蝕不銹鋼。可在任何位置的管路上安裝，防止介質逆流，鍋爐給水系統上回，其連接方式是利用原有管道兩端法蘭對夾即可投入運行。其各項指標都優于目前市售的任何一種上回閥。它的運用范圍廣泛，凡水、氣、油、酸、堿液、氫、氨、特別消防管道等介質均可使用。
| 產品名稱： | H71H對夾升降式止回閥 |
|
H71H/H71W |
|
|
自動 |
|
對夾 |
|
|
升降式 |
|
硬密封 |
|
|
1.6MPa-16MPa |
|
DN15-250 |
|
|
WCB,不銹鋼等 |
|
承質品牌 |
H71H對夾升降式止回閥,H71W對夾升降式止回閥產品標準與規范：
1、設計與制造：API594，API6D,JB/T8937
2、結構長度：API594，API6D,JB/T8937
3、壓力-溫度等級：ASME B16.34，GB/T9124
4、試驗與檢驗：API598，JB/T9092
5、配管法蘭：JB/T74-90，ASME B16.5，API605，ASME B16.47
結構特點
1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

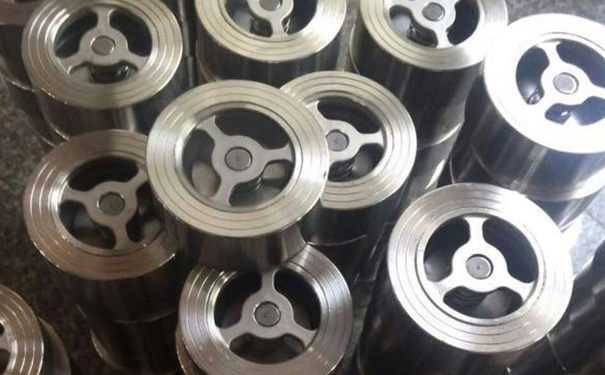

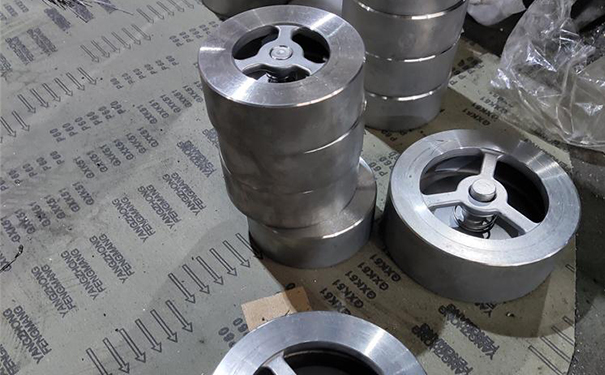

H71H對夾升降式止回閥,H71W對夾升降式止回閥實物圖
H71H對夾升降式止回閥,H71W對夾升降式止回閥技術參數
| 型號 | 公稱通徑 | 試驗壓力 | 工作溫度 | 適用溫度 | |
| 殼體 | 密封 | ||||
| H71H-16Q | 1.6 | 2.4 | 1.76 | ≤235 | 水、蒸氣、油品等 |
| H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235 | |
| H71W-25H | ≤300 | ||||
| H71W-25P | ≤200 | 硝酸等腐蝕性介質 | |||
| H71W-40H | 4.0 | 6.0 | 4.4 | ≤300 | |
| H71W-40P | ≤200 | 水、蒸氣 | |||
H71H對夾升降式止回閥,H71W對夾升降式止回閥主要構件材料表
| 型號 | 閥門 | 閥瓣 | 彈簧 |
|
H71H-16Q |
QT400-15 | 25 | 50CrVA |
|
H71W-25H |
2Cr13 | 1Cr13 | 1Cr18Ni9 |
|
H71W-25P |
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |

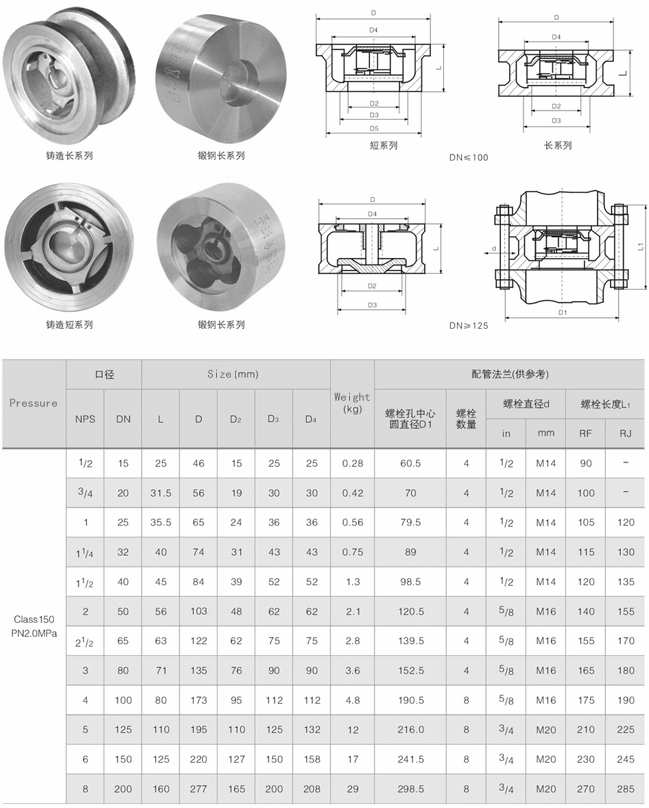

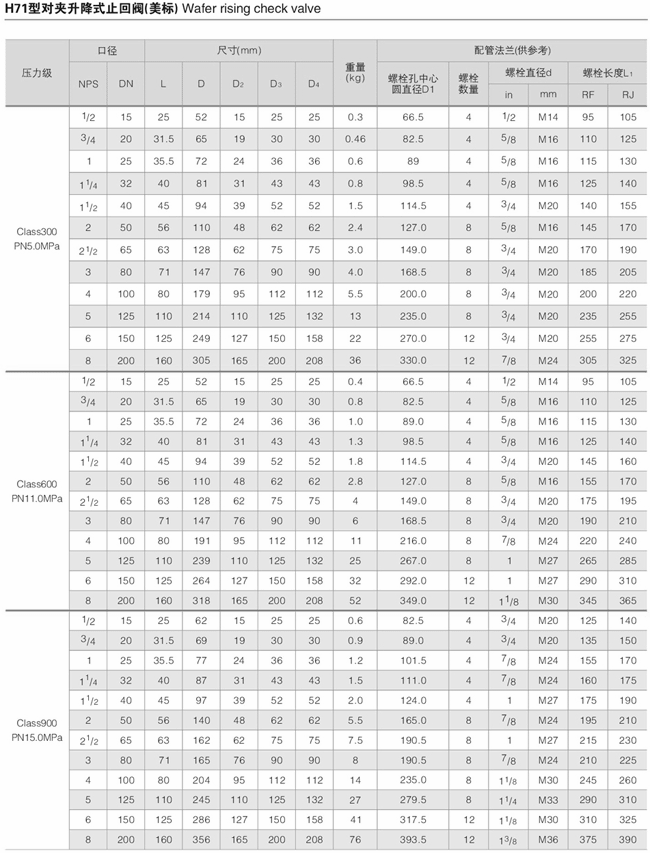

H71H對夾升降式止回閥,H71W對夾升降式止回閥結構圖與尺寸表
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的對夾升降式止回閥H71W性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
· 電話：18717746989
· 郵箱：sales@shczvalve.com
