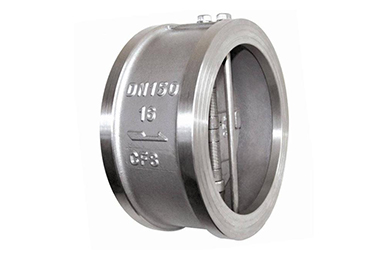

對夾式止回閥D71/D72/D77/D76
欄目：業界資訊 發布時間：2021-09-21
對夾式止回閥,對夾式蝶式止回閥系列：H76、H77、H71、H72、H74、H46
對夾式止回閥規格型號
對夾式止回閥,對夾式蝶式止回閥系列：H76、H77、H71、H72、H74、H46，通經為：DN15~1200mm、1/2"~84"壓力：1.0Mpa~42Mpa、150Lb~2500Lb、溫度為-196~540，材質為鑄鐵、碳鋼、不銹鋼（304、316、316L）、雙相鋼、鉻鉬鋼、黃銅等材質。廣泛用于電力、水力、供熱、化工、化肥、煉油、冶金、造紙、藥類、釀酒、建筑等行業，深受廣大客商的依奈好評。
對夾式止回閥尺寸規格型號
對夾式止回閥,對夾式蝶式止回閥系列：H76、H77、H71、H72、H74、H46，通經為：DN15~1200mm、1/2"~84"壓力：1.0Mpa~42Mpa、150Lb~2500Lb、溫度為-196~540，材質為鑄鐵、碳鋼、不銹鋼（304、316、316L）、雙相鋼、鉻鉬鋼、黃銅等材質。廣泛用于電力、水力、供熱、化工、化肥、煉油、冶金、造紙、藥類、釀酒、建筑等行業，深受廣大客商的依奈好評。
|
|
對夾式止回閥 |
|
D71 D72 D77 D76 |
|
|
自動 |
|
對夾式,法蘭式 |
|
|
對夾式 |
|
硬密封,軟密封 |
|
|
1.6MPa-42MPa |
|
DN15-1600 |
|
|
WCB,不銹鋼等 |
|
承質品牌 |
對夾式止回閥介紹
對夾式止回閥,對夾式蝶式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成,采用對夾連接。由于閥瓣的關閉行程短,并且有彈簧加載,可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。
對夾式止回閥,蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用
對夾式止回閥產品特點
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
對夾式止回閥執行標準
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82
對夾式止回閥,對夾式蝶式止回閥技術參數
| 型號 | 公稱通徑 | 試驗壓力 | 工作溫度 | 適用溫度 | |
| 殼體 | 密封 | ||||
| H71H-16Q | 1.6 | 2.4 | 1.76 | ≤235 | 水、蒸氣、油品等 |
| H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235 | |
| H71W-25H | ≤300 | ||||
| H71W-25P | ≤200 | 硝酸等腐蝕性介質 | |||
| H71W-40H | 4.0 | 6.0 | 4.4 | ≤300 | |
| H71W-40P | ≤200 | 水、蒸氣 | |||
對夾式止回閥,對夾式蝶式止回閥主要構件材料表
| 型號 | 閥門 | 閥瓣 | 彈簧 |
|
H71H-16Q |
QT400-15 | 25 | 50CrVA |
|
H71W-25H |
2Cr13 | 1Cr13 | 1Cr18Ni9 |
|
H71W-25P |
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |

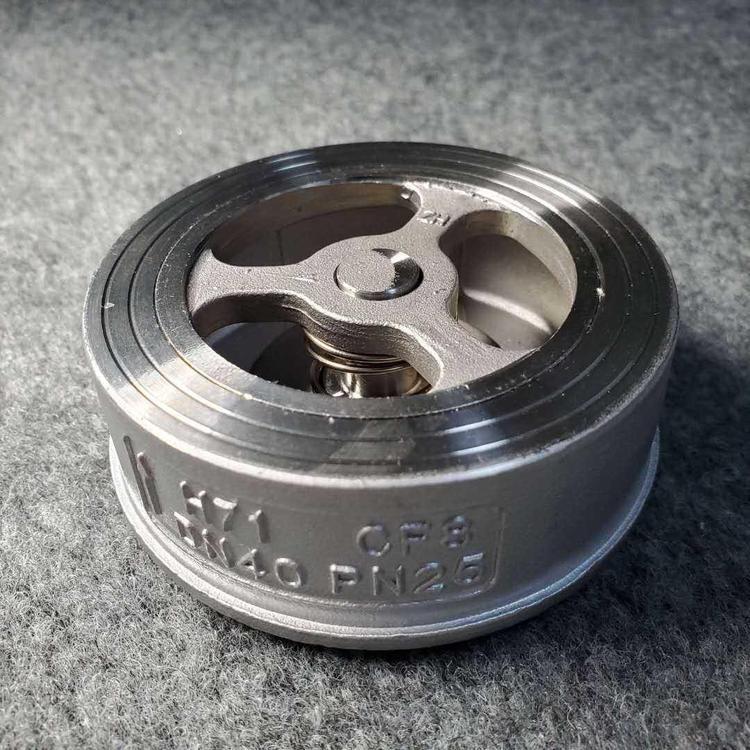

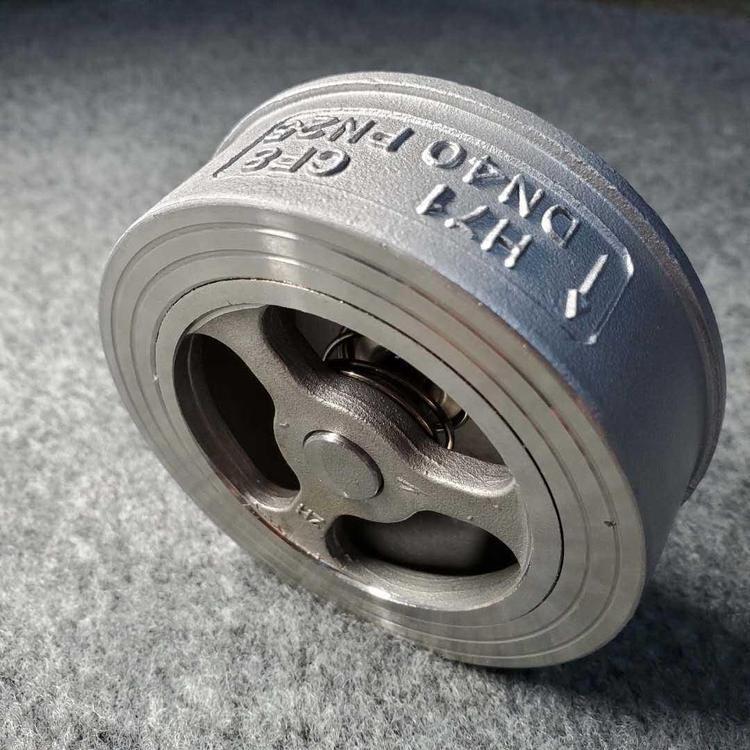

對夾式止回閥,對夾式蝶式止回閥實物圖
對夾式止回閥,對夾式蝶式止回閥結構圖與尺寸表
